算豐技術揭秘｜深入學習和掌握TPU硬件架構有困難？TDB助力你快速上手！
TDB介紹
TDB(TPU DeBugger)是針對TPU-MLIR編譯出來的BModel設計的一系列調試工具集合, 可以支持對BModel反匯編、結構可視化、單步執行仿真等功能，使用方法靈活。能夠快速定位BModel與原始模型推理結果不一致的問題，進而修復TPU-MLIR的編譯或模型出錯點。

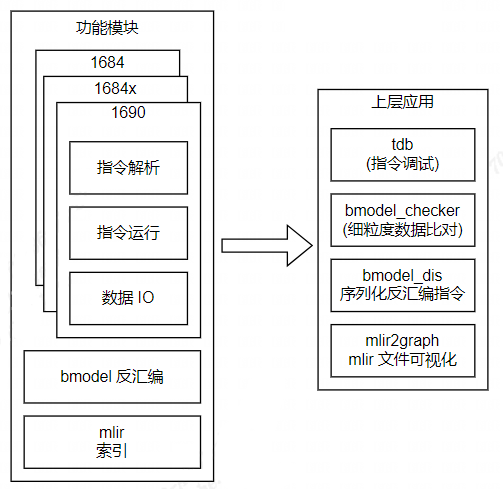

下圖是TDB工具集的框架。
TDB主要是基于Python開發的，其核心功能模塊包括TPU架構相關的指令解析、指令運行、數據IO功能，以及通用的BModel反匯編框架及MLIR的索引機制。在此基礎上，形成了TDB調試、BModel_checker,?BModel_dis, MLIR2graph等工具。TDB目前支持的處理器包括BM1684、BM1684X。

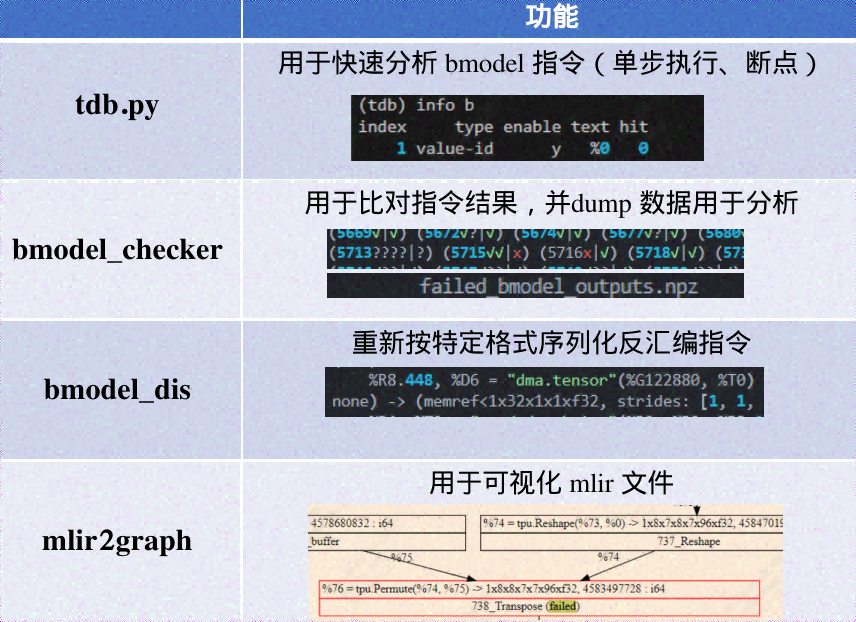

下表是TDB工具的具體功能
本文重點介紹tdb.py的使用方法和實現細節。
tdb.py的使用

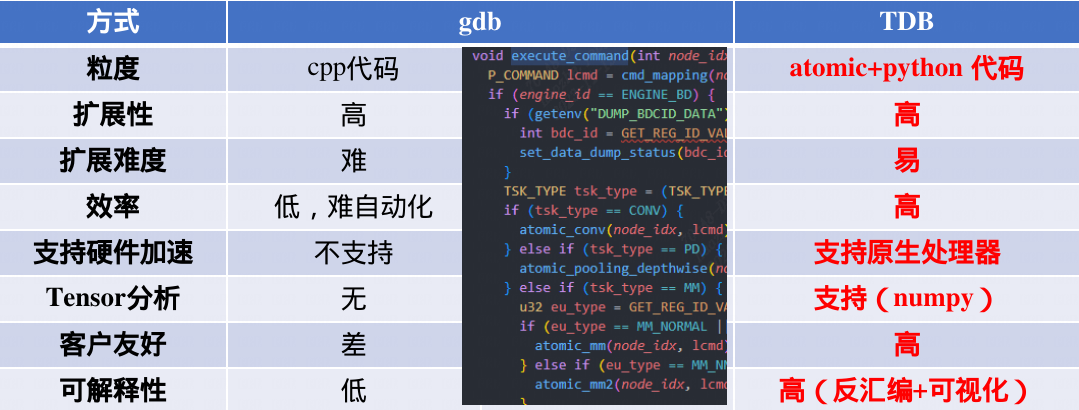

tdb.py提供了一個和pdb、gdb界面類似的調試窗口，用于分析BModel運行，支持添加斷點，單步執行，查看內存數據（修改內存數據），數據比對。相關差異可參考下圖：
進入調試

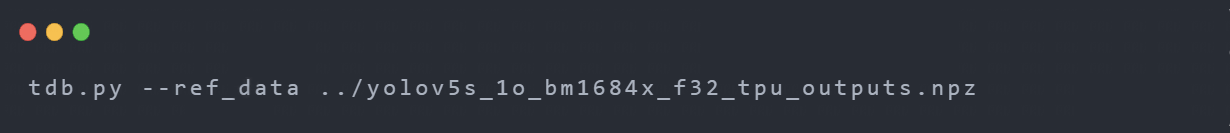

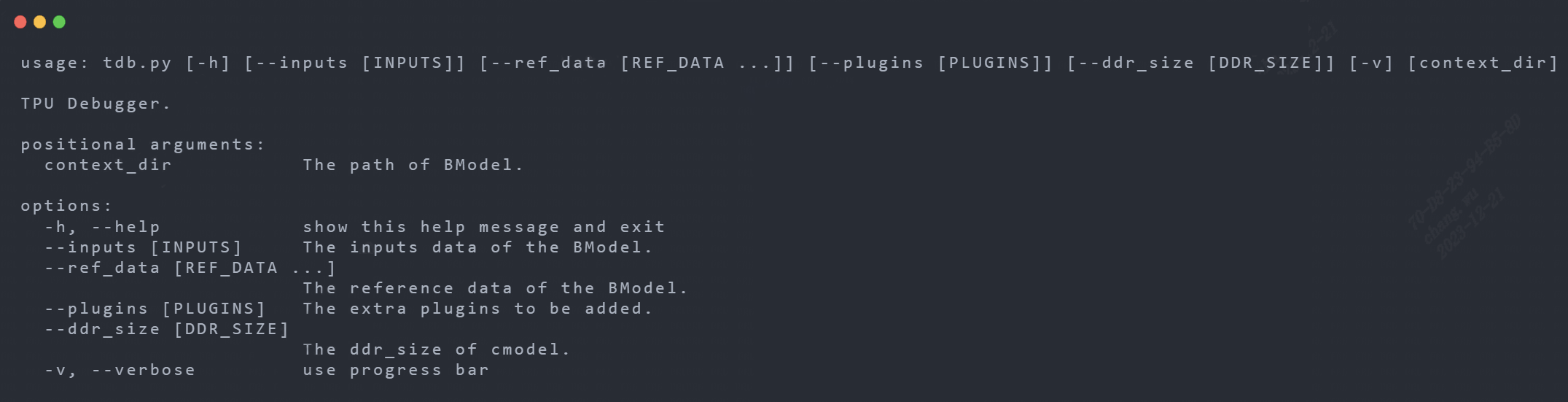

在context_dir直接運行tdb.py即可調試當前目錄下的compilation.bmodel文件；可通過--ref_data來傳入參考數據，示例如下：
調試命令
在進入TDB后，可以使用多個快捷命令來控制運行狀態。按下兩次tab或者鍵入 ? 獲取命令提示。
基本命令
| 命令 | 說明 |
|---|---|
| r/run | 從頭執行到結束，run指令包含重新初始化 |
| s/start | 加載 bmodel 并初始化cmodel，cmodel 為單例模式，不會(huì )重復加載，只會(huì )清空內存；bmodel 每次初始化均會(huì )重新加載。 |
| n/next | 執行下一條指令，可以使用n 3來執行接下來的三條指令 |
| c/continue | 繼續執行指令 |
| q/quit | 退出 |
| py | 直接在環境中執行python命令，集成了pdb的代碼補全功能，連按兩下 tab 鍵獲取提示 |
插件系統
為了減少代碼的冗余程度，設計上TDB本體只負責對指令執行過程的基本控制，而額外通過插件系統對TDB的功能進行擴展。插件提供的功能包括：
-
在TDB執行指令的不同生命周期接收回調信息
-
對TDB本身的指令進行擴展
目前內置的“插件” 有 breakpoints、display、info、data-check 等，可以根據需求實現自己的TDB插件。
breakpoint
breakpoint插件用于實現斷點功能，在設計之初就考慮了可以通過多種形式添加斷點，包括指令名、指令地址、指令id、mlir的Operation名、value-id、location...等，同時可以根據需求靈活建立斷點。
| 命令 | 介紹 | 示例 |
|---|---|---|
| b/break | 添加斷點，具體查看下方的 | b %1 |
| enable num | 允許在index為num 的斷點停下 | enable 1 ? enable 1,2,3 |
| disable num | 停止使用index為num的斷點 | disable 1 disable 1,2,3 |
| delete | 刪除斷點 | delete 1 |
| info b | 查看斷點信息 | info b |
目前支持的斷點類型包括：
| 斷點類型名稱 | 斷點命令使用示例 | 斷點來源說明 |
|---|---|---|
| asm-name | b dma.tensor b arith.cast |
解析出的asm的指令名稱，如：%R8, %B2420 = "arith.cast"(%R0, %D288) {round_mode = 1} : (memref<16x64x1x512xf16, strides: [512, 512, 512, 1]>, none) -> (memref<16x64x1x512xf32, strides: [512, 512, 512, 1]>, none) |
| address | b R0 b G33386496 |
解析出的asm的 memref，如：%G33386496, %D293 = "dma.matrix"(%R8, %B2422) {decompress = False} ...目前對Local Memory僅支持offset，不支持通過 NPU_OFFSET 等進行索引 |
| cmd-id | b B23 b D465 |
解析出的 asm 的 cmd_id，如：%R0, %D291 = "dma.matrix"(%G35471360, %B2420) {decompress = False} ... |
| value-id | b %173 | final.mlir 的 Operation 的前綴，如：%173 = "tpu.Cast"(%169) {ginfo ...目前僅匹配字符串，只要字符串中包含對應的 value-id 就視為匹配 |
| location | b #loc("conv1_glow") b #loc(3) |
final.mlir的Operation 的loc，目前僅支持 name |
| op-name | b tpu.Load | final.mlir中的Operation 的名字，如：tpu.Load |
| file-line | b mlir:312 b asm:168 |
在final.mlir和asm的行號上打斷點 |
display
display目前支持的較為簡陋，是通過對info函數的python調用封裝實現的：
display self.info("asm 5")

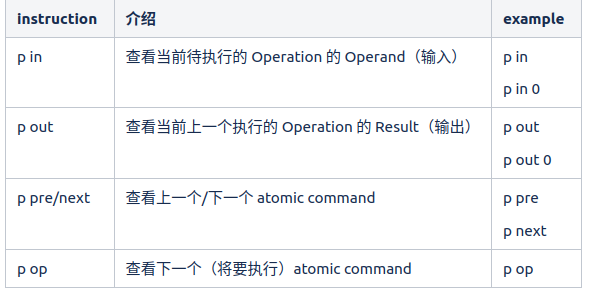

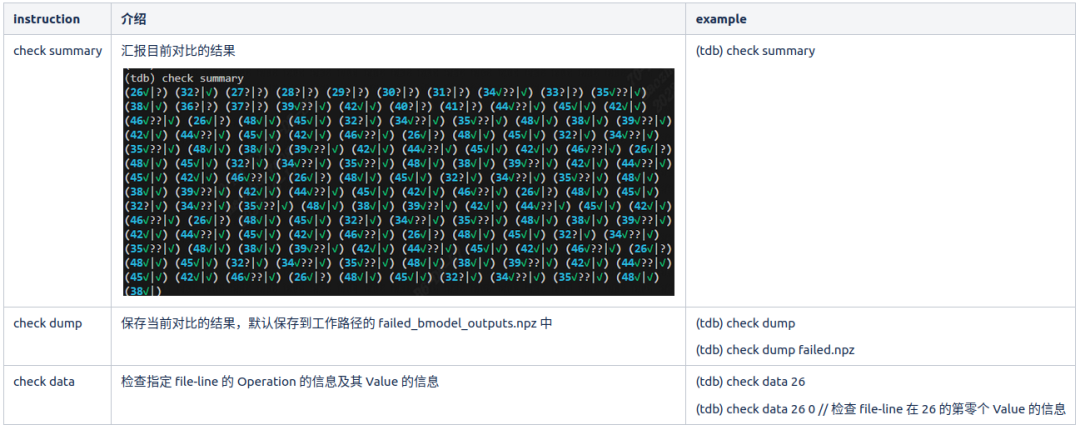

data-checker
默認在通過--ref_data傳入數據的情況下會(huì )直接開啟。也可以通過Bmodel_checker.py?使用
提供了內置的一些打印功能，主要聚焦于打印當前指令以及指令對應的數據，并會(huì )在TDB每一個stop時打印待執行的下一個atomic command

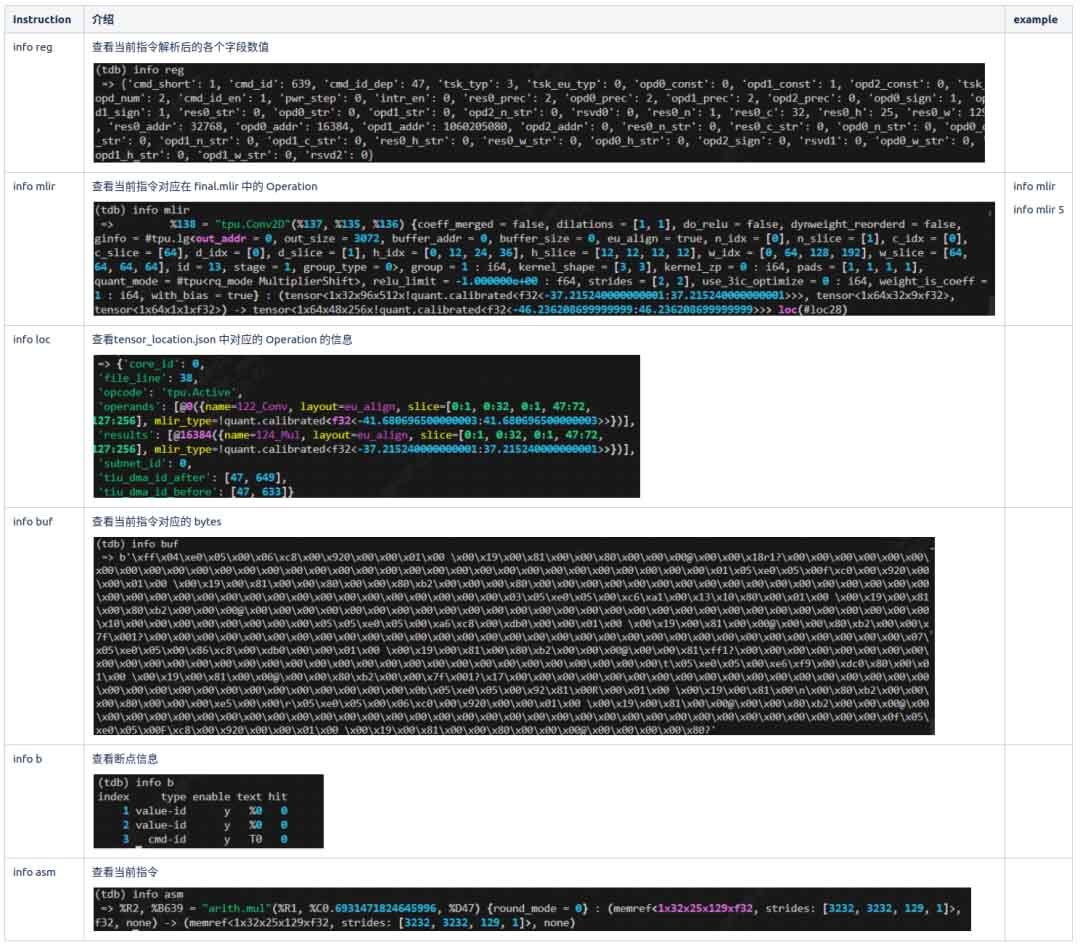

info
提供了內置的一些打印功能，主要聚焦于打印出不同格式的當前指令的上下文。
實現細節
文件結構
debugger首先提供了完整的指令解析和運行功能，這一部分的核心代碼位于 debugger/target_{產品型號/產品型號/common}。其中不同處理器在指令解析、cModel運行等方式的實現均有差異，這些差異分別在各自的文件夾中實現。而一部分相同的內容和對差異行為的抽象的聲明則在 python/debugger/target_common/ 目錄下提供。這部分內容比較復雜，在后面單獨介紹。
此外，debugger下還有一些其他文件，包括
-
debugger/disassembler.py：提供對Bmodel 文件的基本解析 -
debugger/atomic_dialect.py：基于disassembler.py，將 Bmodel的內容轉換為 mlir 的類型系統 -
debugger/final_mlir.py：解析 `final.mlir`` 文件并建立索引供 TDB使用 -
debugger/tdb_support.py：提供了基于cmd.Cmd的基本的TDB功能的實現，同時加載 bmodel、日志、斷點的基類、插件系統等。
各自的target_{device} 下提供的功能在后面介紹。而target_common包括
-
context.py：提供了CModelContext 這一基類以及相關方法的聲明 -
cmodel.py：提供了CModelRunner 和 Memory 兩個基類，提供了一些方法的聲明 -
decoder.py：提供了 Decoder 類定義以及解析tiu dma指令方法的聲明 -
op_support.py：提供了一些類型定義、Layout、MemoryType 等枚舉類型的聲明、一些公共方法、以及一些Operation 基類聲明
集成上下文環境
為了更方便的獲取不同target的相同功能（如指令解析或執行），每個target 需要繼承CModelContext并實現自己的TargetContext來主動暴露自己提供功能。每個TargetContext需要以類變量的方式定義：
-
MemRef：描述了一塊內存區域的view（address、dtype、layout等）
-
device：描述了該target的類型
-
memmap：描述了處理器上的內存地址信息
-
dma_sys、tiu_sys（部份處理器）：描述了停止指令的類型
-
get_memory_type：根據輸入地址獲取地址類型（global、local、l2等 ）
-
get_runner：獲取該target運行指令的Runner實例
-
其他，如local_layout_to_stride，
-
merge_instruction：在每個subnet中，atomic指令滿足DAG，所以可以進行 topological sort（這一功能實際應該由 Decoder 提供），從而可以被順序執行
每個TDB實例在加載BModel后，會(huì )根據BModel的處理器來獲取到對應target的Context實例（是實例而不是類），從而能實現指令的解析和執行。
指令解析
每個target都需要繼承DecoderBase并實現自己的Decoder來提供各個target的指令解析功能，每個Decoder都需要實現以下接口：
-
decode_tiu_cmd
-
decode_tiu_cmds
-
decode_dma_cmd
-
decode_dma_cmds

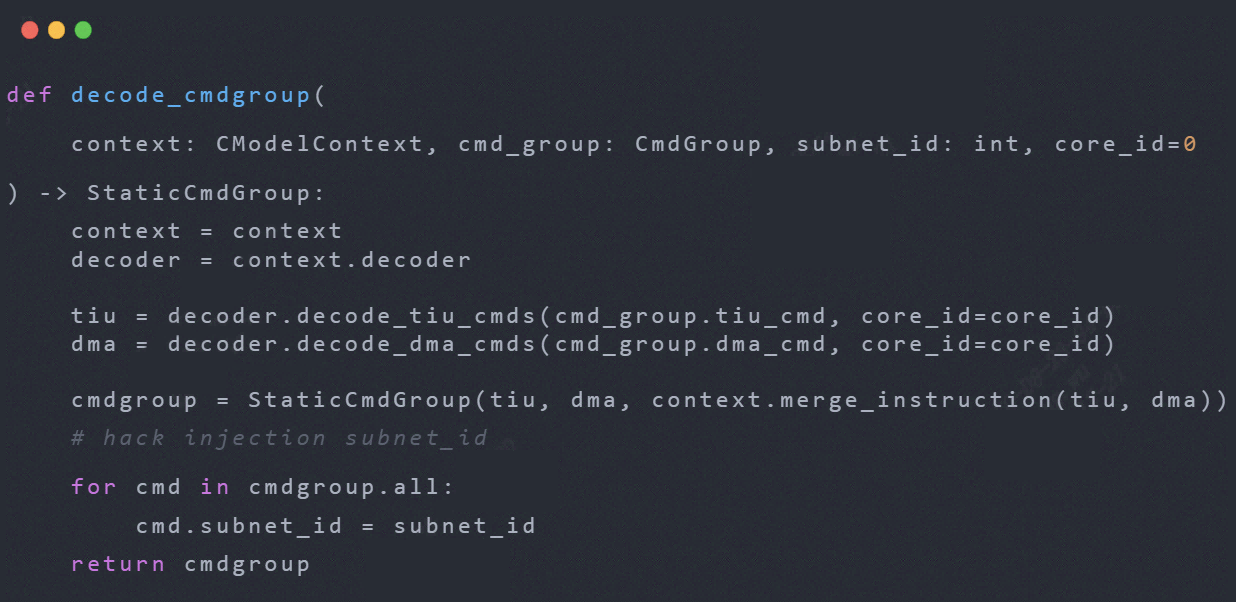

BModel中，指令以CmdGroup（對多核實現，通過CoreCmdGroup）的形式存儲，在python/debugger/atomic_dialect.py中定義了decode_cmdgroup，可以看做是調用Decoder方法的入口
指令運行
每個target都需要繼承MemoryBase和CModelRunner并實現自己的 Memory和TargetRunner來提供各個target的指令運行功能，其中：
-
每個Memory都需要實現set_data、get_data、clear_memory方法
-
每個TargetRunner都需要實現tiu_compute、dma_compute、init_memory、clear_memory、dynamic_compute 等方法
其中，Runner實例默認需要包含對應target的Memory實例。
插件系統
插件系統同時支持了指令執行回調和TDB功能擴展，相關的代碼位置包括：
-
插件基類：
tdb_support.py:TdbPlugin -
指令擴展基類：
tdb_support.py:TdbPluginCmd -
回調注冊功能實現：
tdb_support.py:add_callback -
tdb 中實現相關邏輯：
tdb_support.py:TdbCmdBackend.add_plugin -
tdb 中注冊生命周期：
tdb.py中各個地方添加的 add_callback 裝飾器 -
各個 plugin 的具體實現：
plugins/xxx.py
總結
BModel調試不是一件容易的事情，TDB提供了一種手段，可以看到BModel內部的推理過程并進行干預。本文介紹了TDB的使用方法和實現細節, 一方面讓大家熟悉BModel的調試方法，能夠更快地定位模型轉換過程中的問題并修復；另一方面，可以，并分析指令的格式和內容，增加開發的背景知識。
