算豐技術揭秘｜重塑翻譯與識別技術：開源語音識別模型Whisper的編譯優化與部署
模型介紹

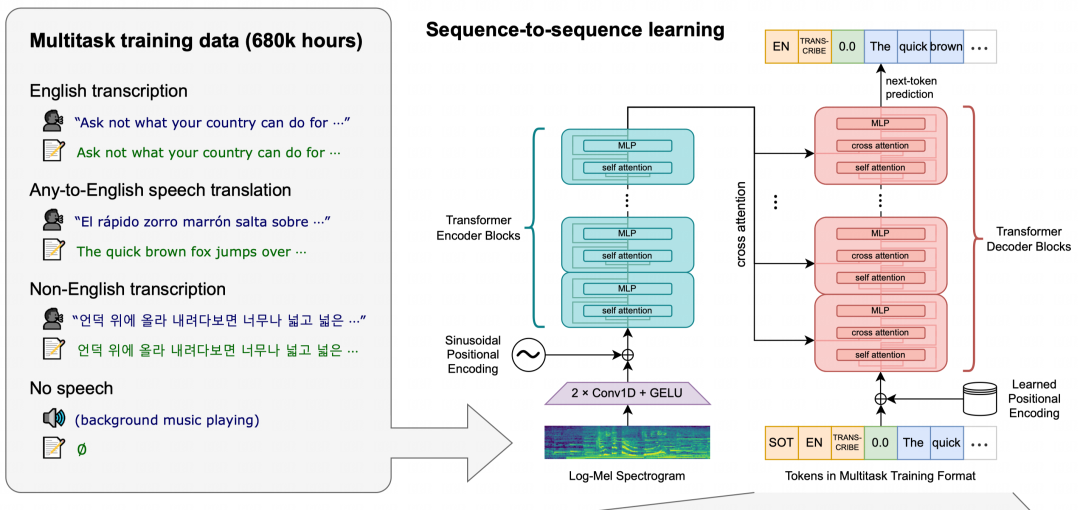

Whisper模型是一個由OpenAI團隊開發的通用語音識別模型。它的訓練基于大量不同的音頻數據集，是一個多任務模型，可以執行語音識別、語言翻譯、語言識別。下面是模型的整體架構：

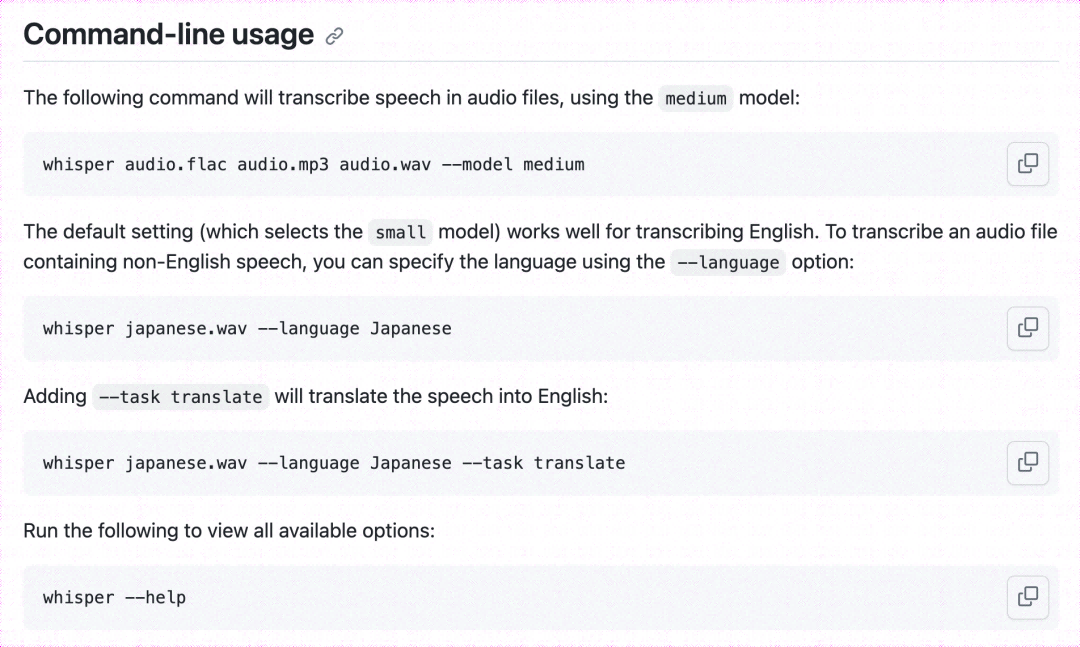

使用方法如下：
通過修改TPU-MLIR編譯器代碼，可以對Whisper模型性能進行深度優化，使得模型在SOPHON BM1684X處理器上運行時間減少到原來的一半，本篇文章將帶領大家對Whisper模型進行編譯與優化，并完成實際應用的部署。
優化方法
本次模型優化很具有典型性，不僅適用當前模型，對其他模型也有幫助，下面對相關的優化方法進行介紹
Tile算子轉廣播

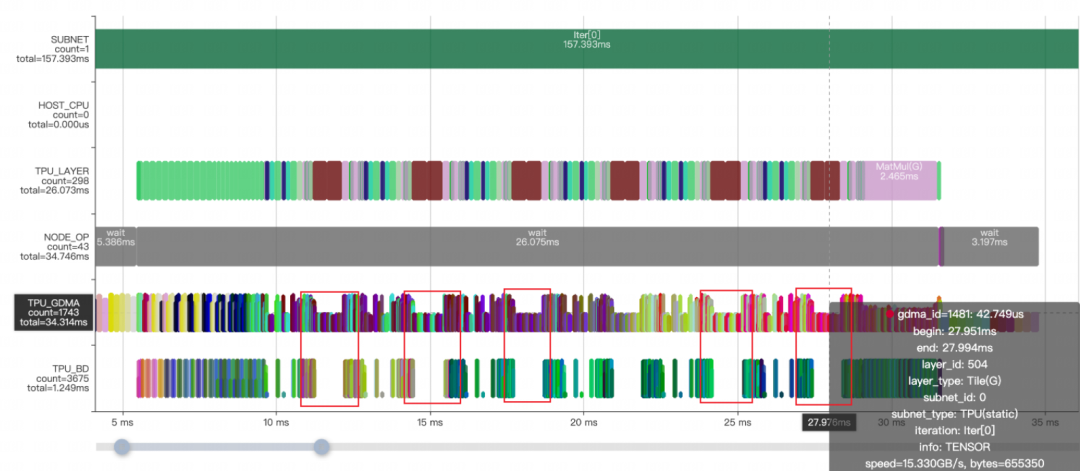

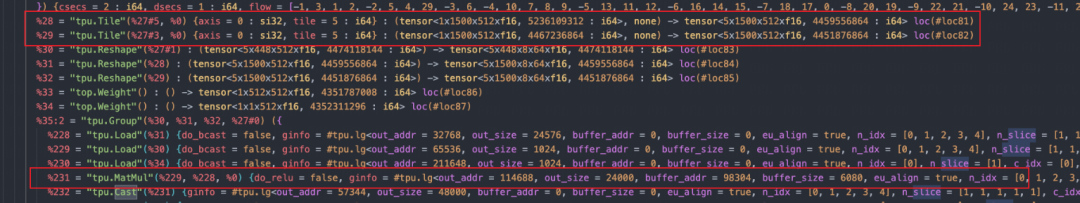

模型轉換完成后，觀察Profile時序圖和對應的MLIR文件，可以看到MatMulOp前面有兩個Tile操作，通過復制數據來使數據shape對齊，并且耗時占用十分明顯（如紅框所示），實際上完全可以利用算子的廣播功能實現，解決方法是使MatMulOp在hdim_is_batch的情況下支持n維度的廣播 （形如：5x1x8x64@1x1500x8x64 ）。
KVCache動態轉靜態

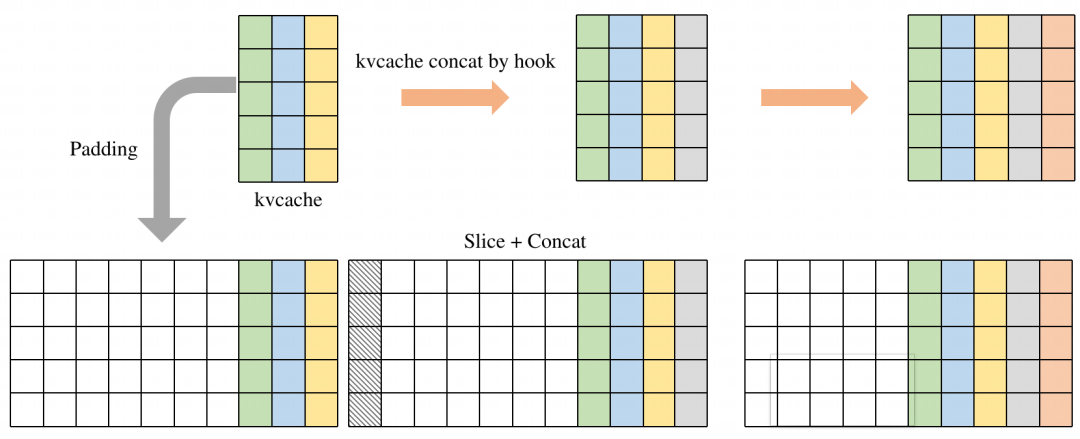

由于模型結構是基于Transformer模型結構構建的，KVCache的使用是比較常見的，對于使用KVCache的模型，我們的做法是，將KVCache作為模型的輸入和輸出。但在推理過程中KVCache會(huì )不斷增長，呈現一定的動態性，這就使得有一些數據需要PCIe重復搬運；內存管理比較復雜。通過padding將動態模型轉換為輸入和輸出為固定大小的靜態模型，并且在內部利用Slice和Concat算子自動完成數據拼接，減少外部?jì)却嫣幚韽碗s性，而且通過優化runtime過程避免多余的PCIe搬運。
Permute算子消除

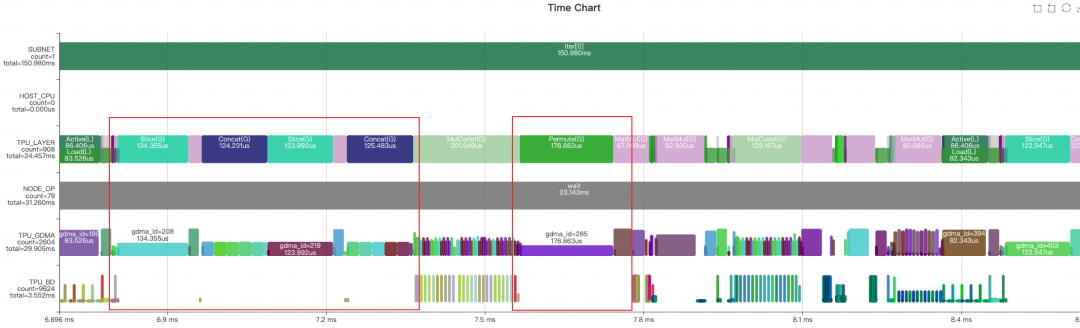

完成上面兩步優化后，通過觀察Profile時序圖和分析final.MLIR文件發現，這一部分的網絡(luò )被分為了兩個LayerGroup，之間還存在許多Global Layer，這些都會(huì )導致額外的數據搬運。追溯這一現象的原因，很大可能是由于Slice、Concat和Permute三種操作的存在阻斷了LayerGroup的劃分。而且Permute、Concat和Slice的GDMA操作帶寬利用率低，浪費了較多時間。下面從這三個算子入手進行優化。

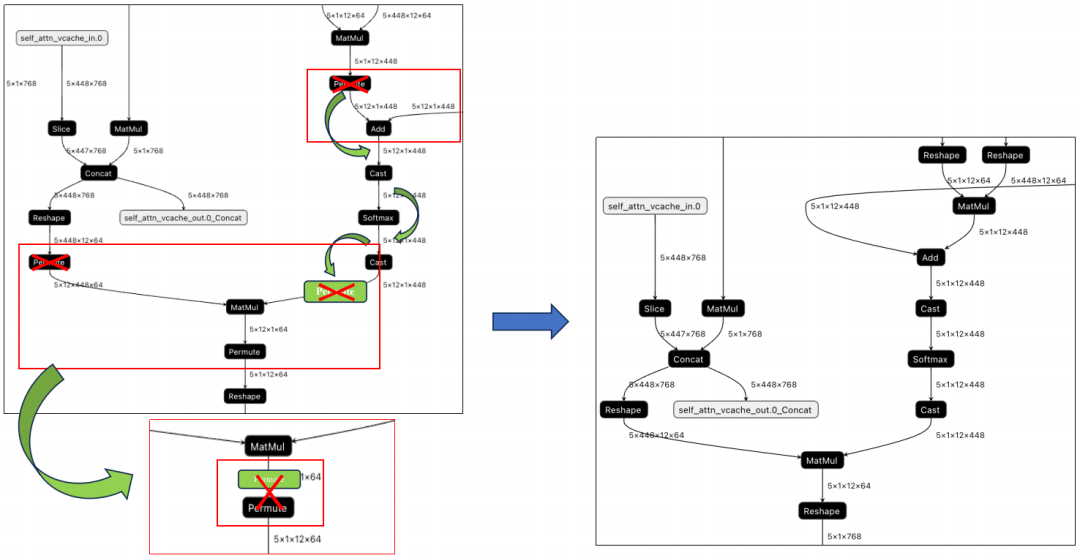

在Transformer類的模型里，由于數據需要維度翻轉整理，造成模型里有很多的Permute操作，但是通過算子的實現，一些運行前后的Permute是可以相互抵消的。如下圖所示，MatMul算子輸入和輸出的Permut是可以消除的，主要步驟是將輸入的Permute算子移動到輸出，MatMul利用TPU指令的特性，實現轉置的矩陣乘法，并在輸出處與原來的Permute抵消掉。最終結果下圖右側所示。
Slice+Concat算子融合

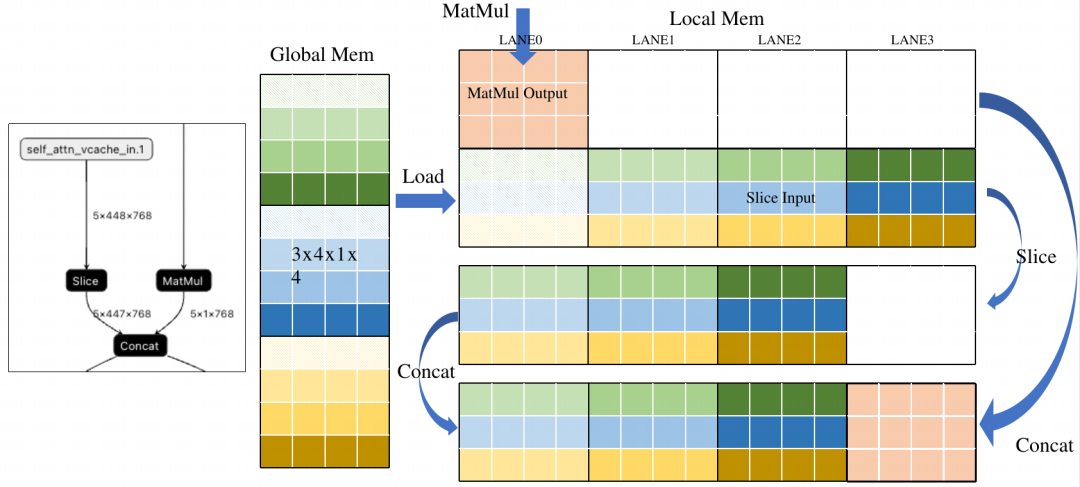

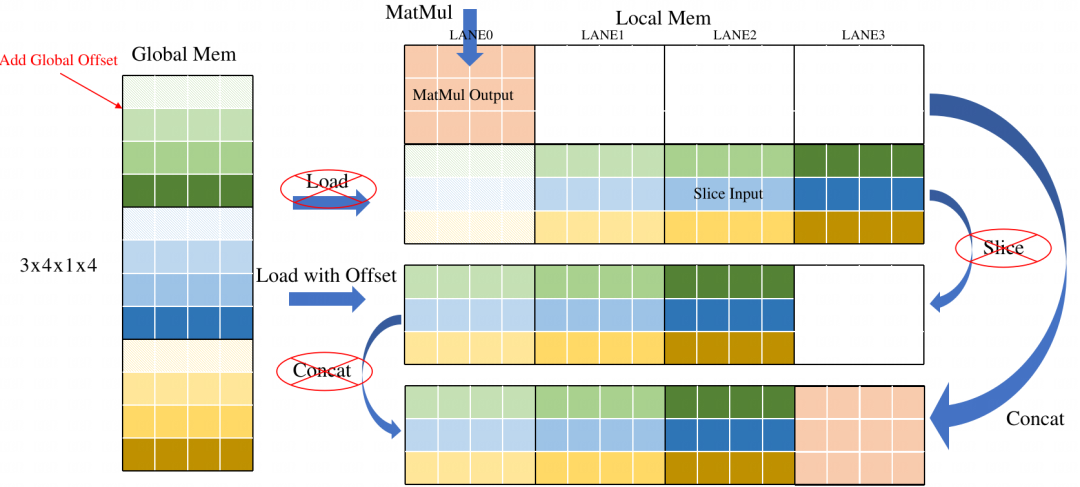

Slice和Concat本質上是將已經計算好但放置位置錯誤的結果進行截取或搬運。如果我們能提前知道結果應該放到哪里，就可以完全去掉這兩種操作。下面是一個典型的Slice+Concat的Pattern。通過分析右圖，可以看到為了將數據排到前面，Slice將Load后的數據進行搬運，之后Concat將MatMul的結果搬運到Slice后數據后面。其實這兩次搬運如果提前知道了放置位置，是可以去掉的。

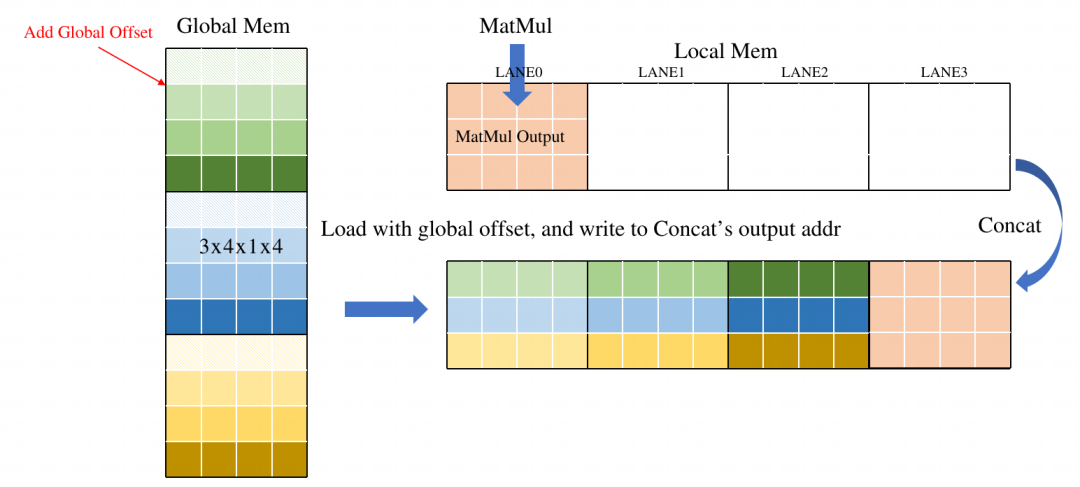

下圖示意了簡單的優化方法，在Load操作中引入一個Offset參數，表示數據在Global中的偏移，相當于在Load時直接做Slice, 減少了重復數據搬運，另外直接將Concat的輸出地址分配給Load，將數據直接寫在Concat的輸出地址，省去Concat的GDMA搬運時間。
最終效果如下：

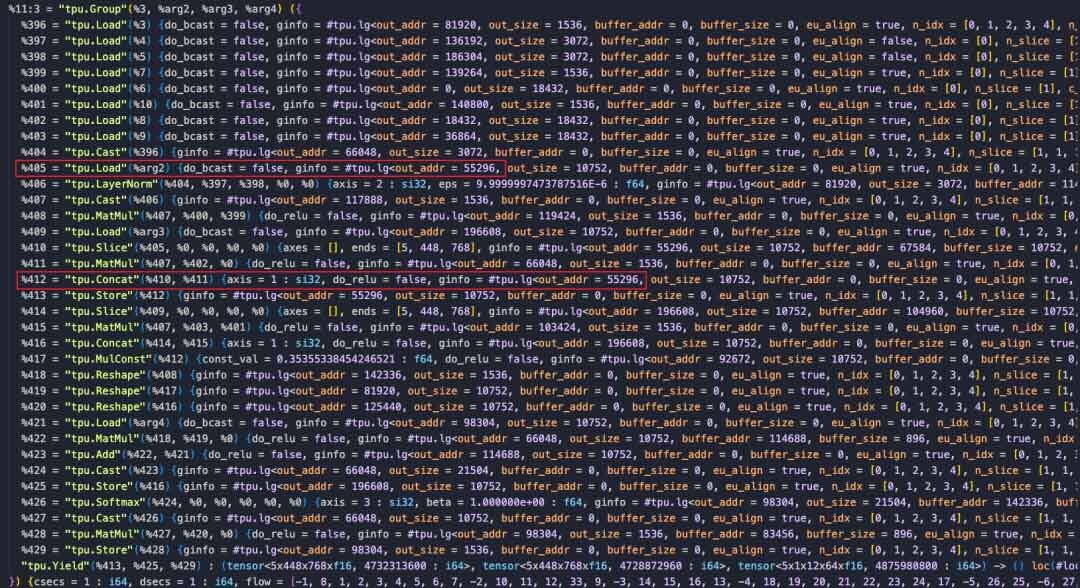

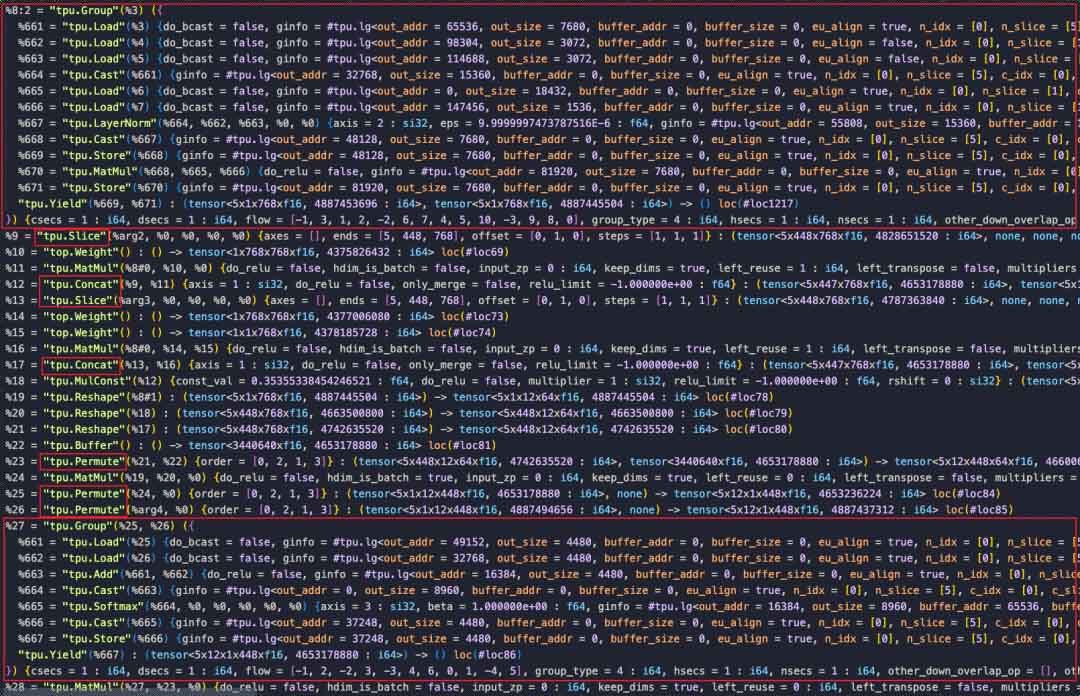

可以對比下優化前后的final.MLIR文件

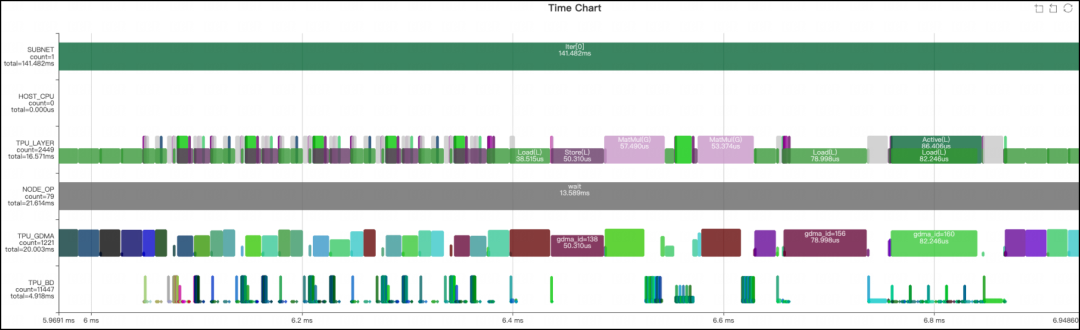

比較上面兩圖，可以看到Concat和Slice, Permute大部分都去掉了。從下面的Profile也可以看出明顯的提升：
優化結果
經過上述優化，模型的運行時間由原來的23.143ms變?yōu)?3.589ms。為方便定量分析，下面提供了優化前后的算子性能統計結果。?

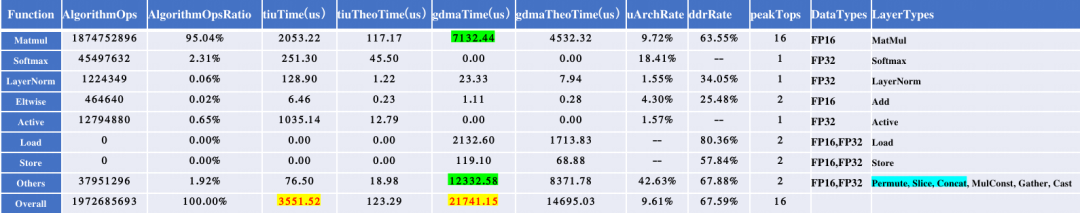

優化前性能統計

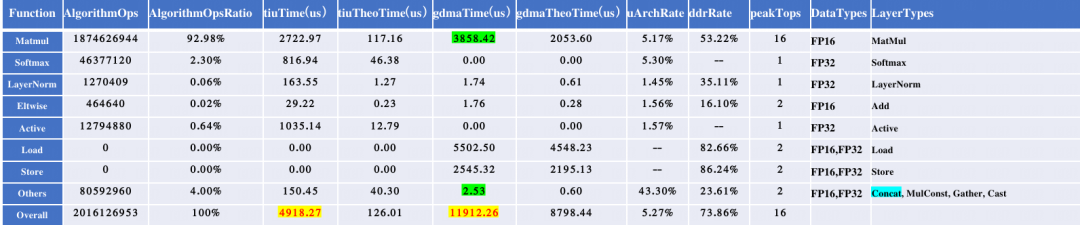

優化后性能統計
部署代碼

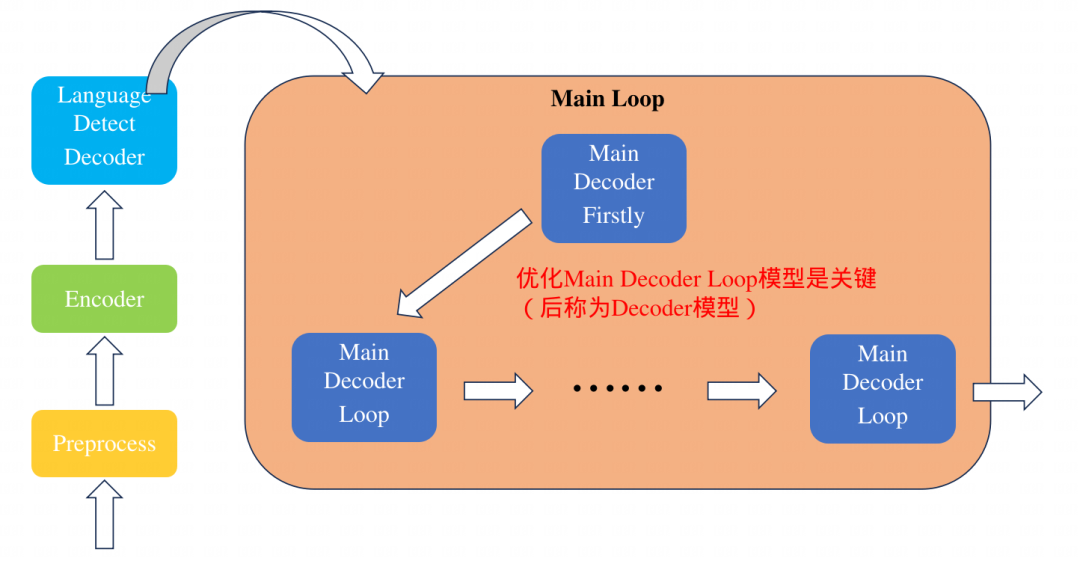

部署代碼目前已經開源(https://github.com/JKay0327/whisper-TPU_pyd)。本W(wǎng)hisper應用整體是由多個環節串聯起來的，包括前處理、Encoder、Language Detect Decoder、以及主循環中的Decoder迭代過程。上面優化的主要是針對主循環中的Decoder模型進行的。具體運行過程如下圖所示。

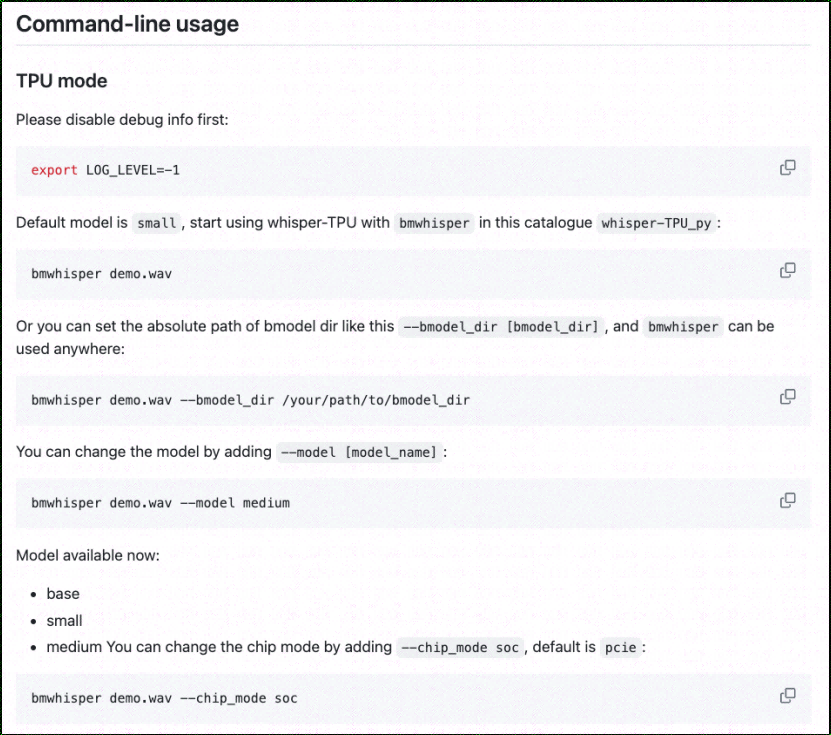

使用方法如下：

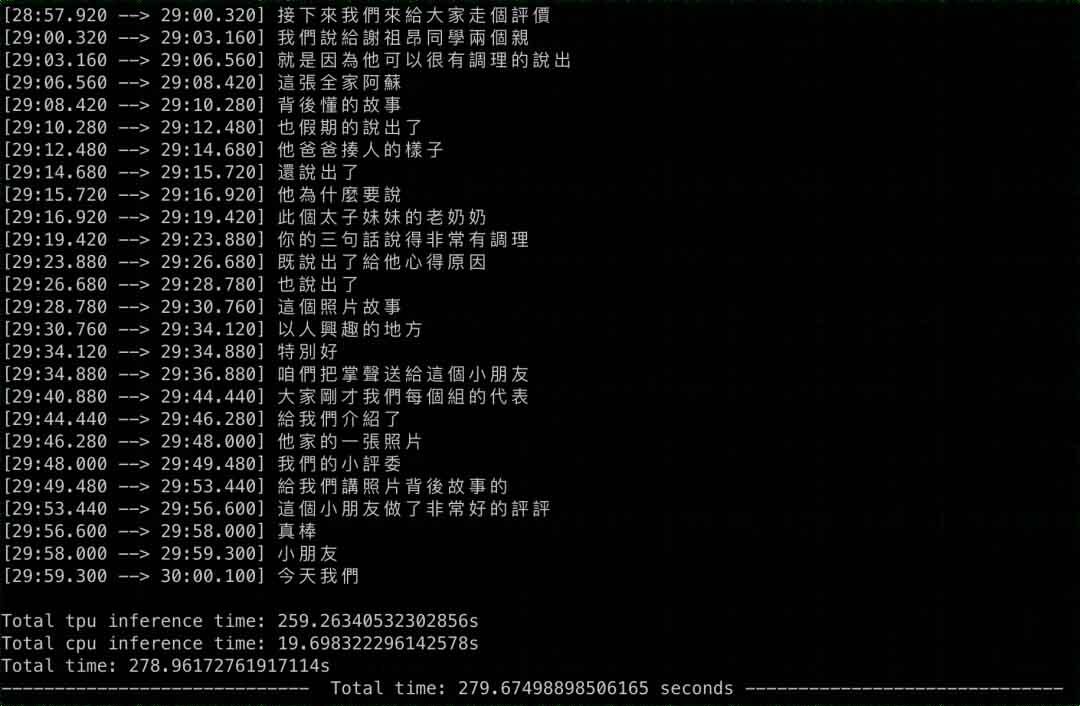

下面是實際的運行結果展示：
結論
本文是對在Whisper模型應用過程中的總結，說明了在模型優化過程中采用的各種思路和方法，最終將模型的性能翻倍。Whisper模型是一個很有價值的應用，可以實現各種語音任務，期待大家借助算能產品進行更多功能的開發。
