算豐技術揭秘｜如何高效處理LMEM中的數據？這篇文章帶你學會(huì )！

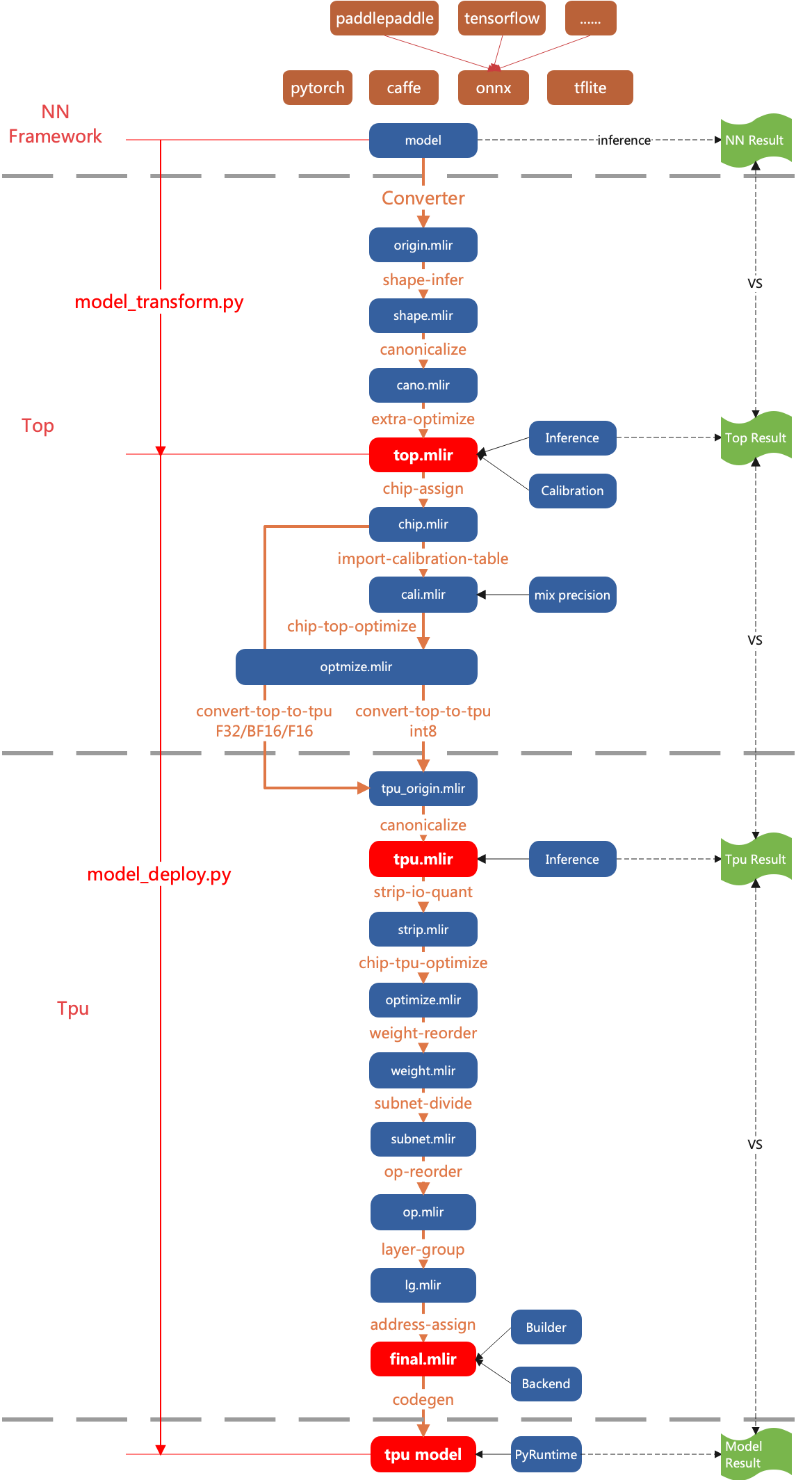

Weight Reorder是TPU-MLIR的一個pass（參考TPU-MLIR編譯流程圖），其完成了對部分常量數據的Layout變化和合并。
本文介紹其中Convlotion Kernel的Reorder行為以及合并Bias機制，幫助大家理解Conv2D.cpp代碼（點擊閱讀原文進行跳轉）中的原理。

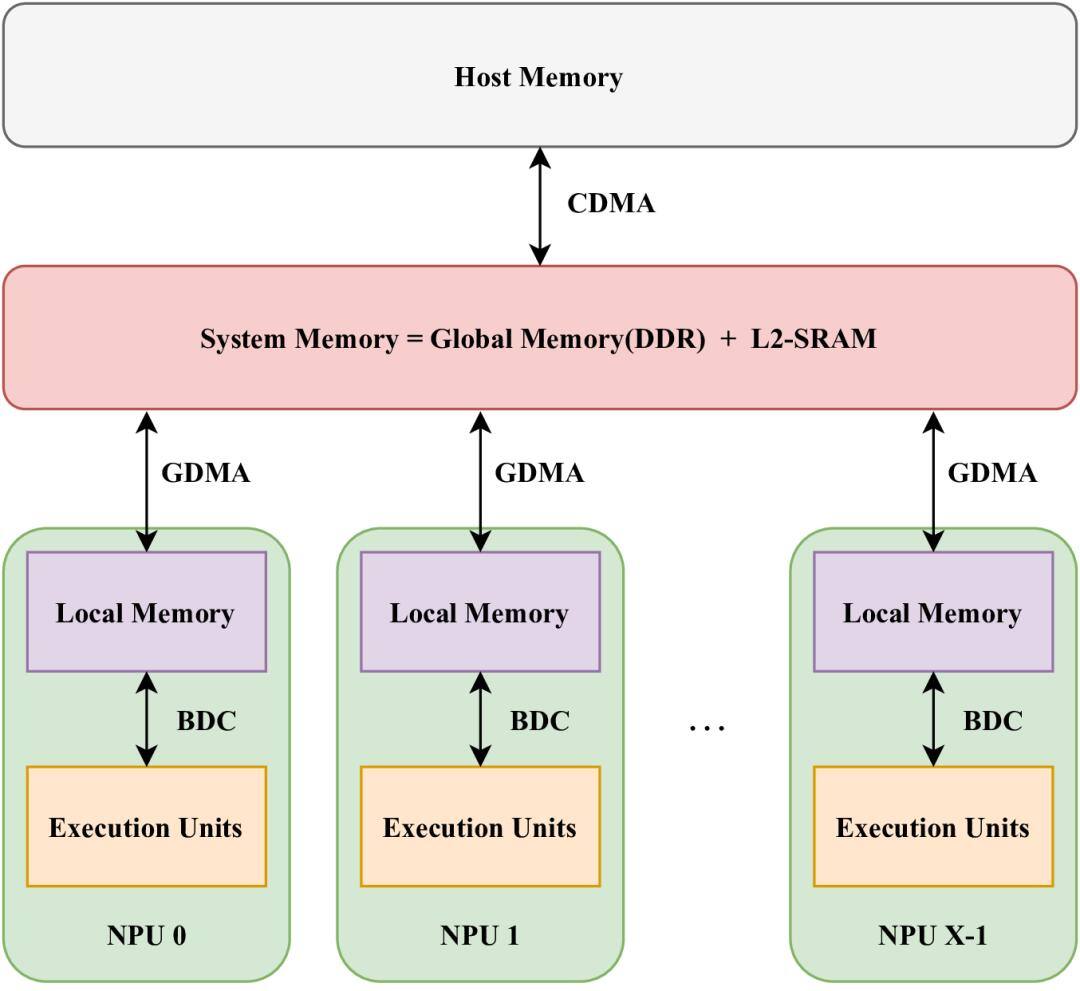

在SOPHON硬件中，存儲單元多種多樣，包括LMEM（本地存儲器）、SMEM（靜態SRAM）和GMEM（全局存儲器，即片外DDR存儲）。其中，LMEM作為一種高速SRAM，因其靠近執行單元（EU）而提供了高帶寬和低延遲的訪問特性。為了實現這種高速訪問，SOPHON BM1684X處理器將LMEM劃分為64個分區，每個分區均可由相應的NPU單元獨立訪問。每個NPU包含多個EU，并且在不同的計算類型下，EU處理的數據各不相同。NPU無法跨分區訪問數據。下圖展示了這種結構的概覽。
64個分區的地址是連續編碼的，即第一個分區的下一個地址便是第二個分區的起始地址。為了簡化編程，SOPHON定義了數據在LMEM中的布局（Layout）。為了更直觀地描述這種布局，本文將采用numpy中的ndarray形式來演示，并使用numpy定義的操作來說明數據在存儲器中的布局與神經網絡(luò )中定義的數據存在的差異。

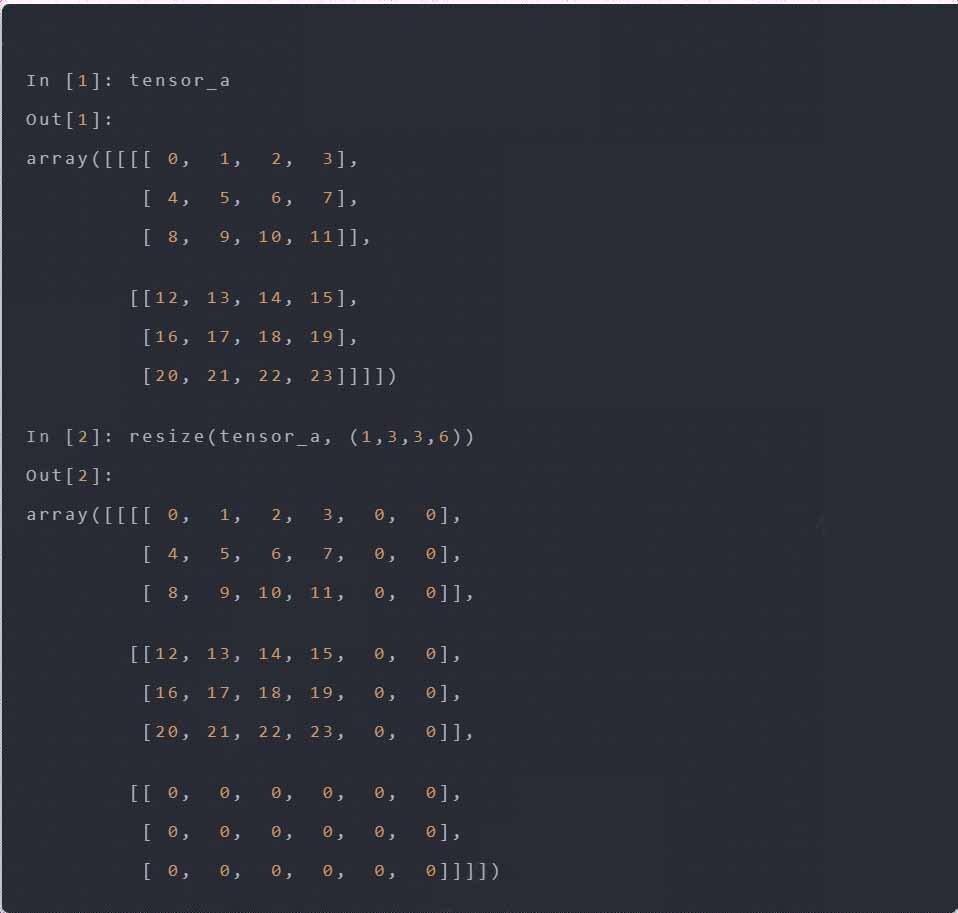

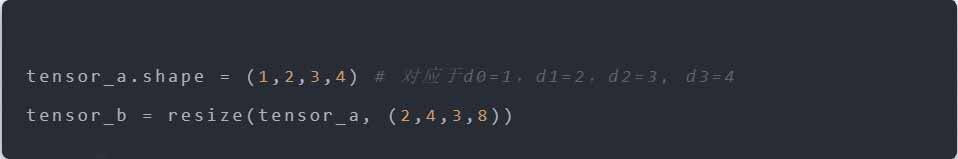

本文涉及的ndarray操作包括reshape和transpose，并定義了一個resize函數來整理數據布局。resize函數可以對數據的指定維度進行擴展。例如：
此時，在d0、d1、d3維度上使用0進行填充，以達到最終尺寸。

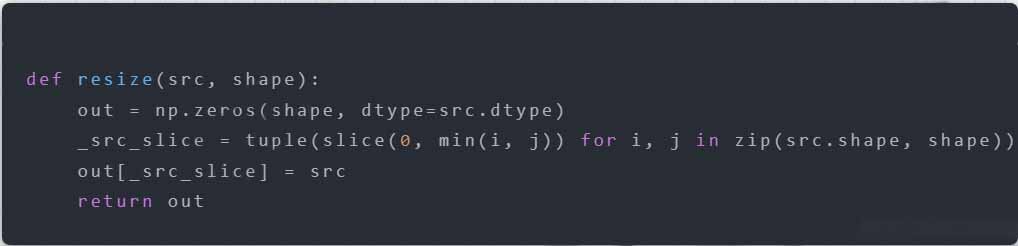

resize函數的一個參考實現如下：
LMEM中四維數據的排布

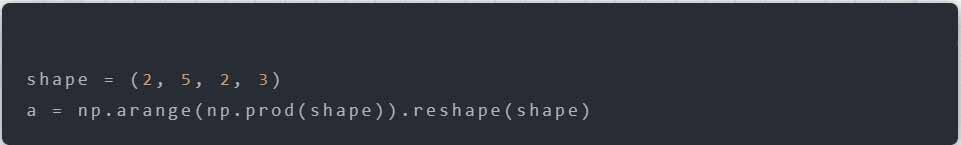

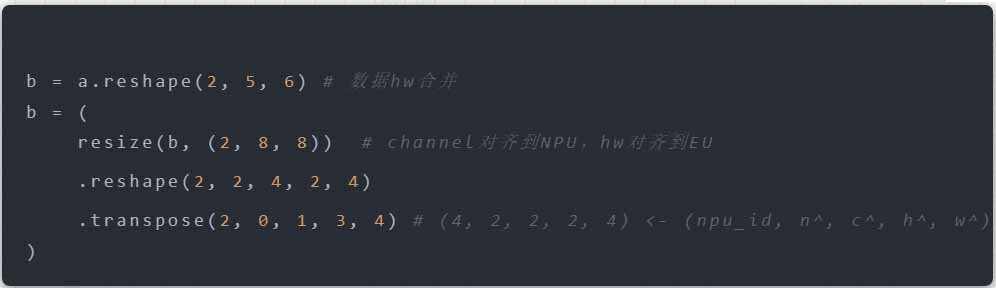

在LMEM中，一個四維數據（n,c,h,w）的Channel維度會(huì )被分散到不同的lane上。以一個shape為(2,5,2,3)的數據為例，假設NPU數量為4，每個NPU中EU數量為4，并且數據在h,w維度上需要與EU對齊：
其中(n^, c^, h^, w^)為每個lane上數據的實際shape，對應的stride也滿足處理器中的定義?？梢詤⒖糡PUKernel用戶開發手冊中的描述。npu_id維度是一個隱含維度，其值為npu數量，此處為4。

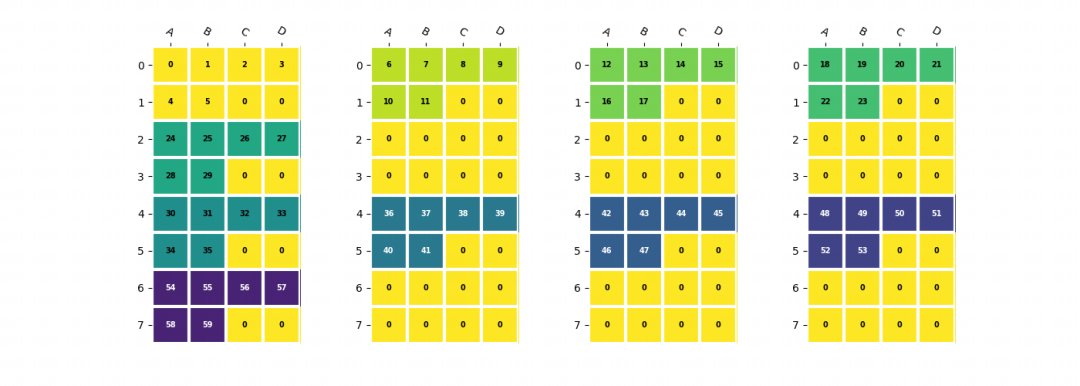

在4個NPU上對齊EU的數據排列
卷積權重的排列

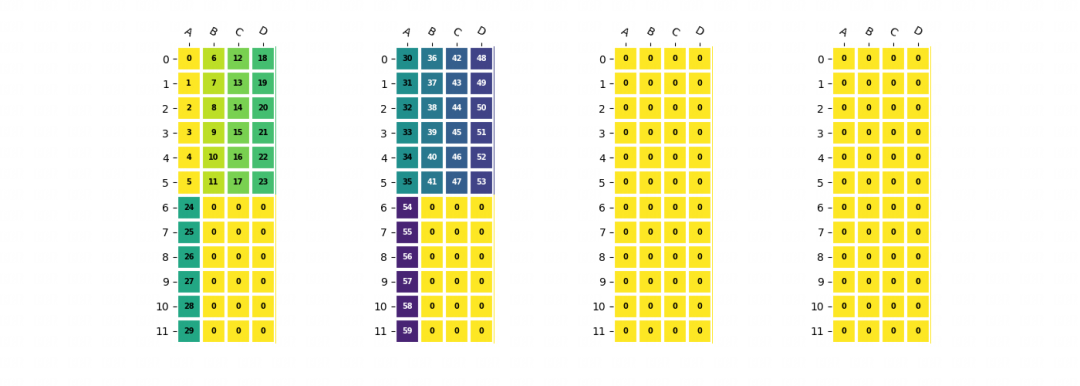

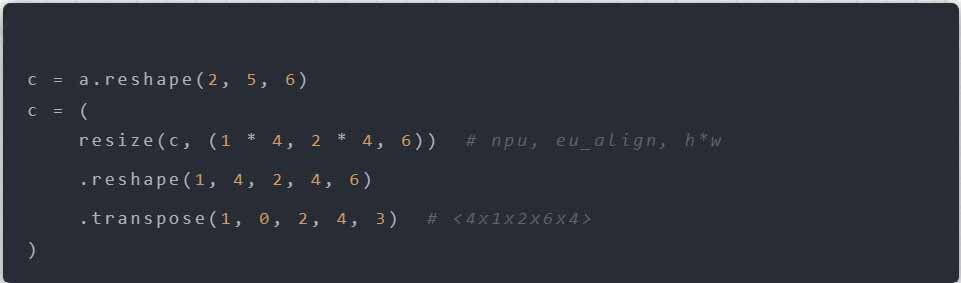

為了確保EU能夠高效地使用，BM1684X處理器中卷積的權重需要按照EU對齊的方式優先存儲IC維度的數據，然后將OC維度分布到不同的NPU上。相應的存儲方式可以表示為：
卷積權重的存儲方式
卷積權重與偏置的合并

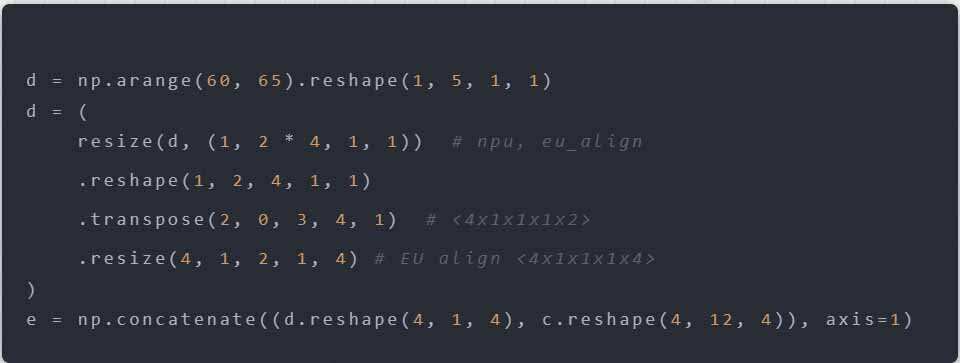

在BM1684X中，權重需要按照EU對齊方式存儲，而偏置則采用緊湊模式。由于偏置數據量較小，直接拷貝效率不高。因為兩種模式下數據的stride不一致，無法直接將它們拼接在一起。在TPU-MLIR中，通過預先將權重和偏置合并，形成最終在LMEM中的存儲形式，然后通過一條DMA指令直接加載到LMEM中。

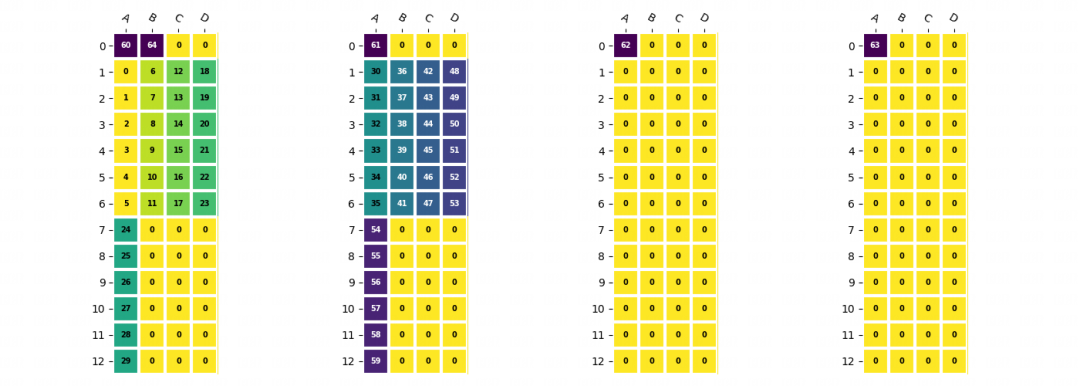

卷積權重和偏置合并后的形式
通過上述方法，我們可以有效地組織LMEM中的數據，以適應SOPHON ?BM1684X處理器的計算需求，從而提高整體的執行效率和性能。
?
